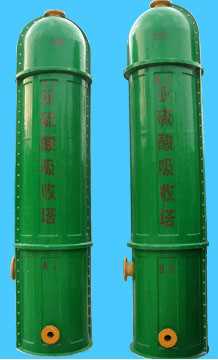

玻璃鋼亞硫酸塔

  煙氣脫硫塔實用新型屬于環保設備，涉及一種用于脫除煙氣中二氧化硫的高氣速煙氣脫硫塔。包括有一個筒形的塔身，在塔身下端和上端分別有進氣口和出氣口，塔身內腔由下至上分為多級煙氣處理段，每一級煙氣處理段的上部設置有一個液體噴淋裝置，每一級煙氣處理段與后一級煙氣處理段之間均設置有可使通過的煙氣分散的氣體分布器，在最后一級煙氣處理段與出氣口之間還設置有一個用來去除水霧的除霧器。本實用新型塔身內設置的塔件較少，因而煙氣阻力較小，同時煙氣與噴淋裝置噴出的吸收劑充份反應時間短，可設定較高的氣速，并縮小反應塔尺寸，從而減小占地面積小、降低成本。 它包括有一個筒形的塔身(1)，在塔身下端和上端分別有進氣口(2)和出氣口(3)，塔身內腔由下至上分為多級煙氣處理段(4)，其特征是：每一級煙氣處理段的上部設置有一個液體噴淋裝置(5)，每一級煙氣處理段與后一級煙氣處理段之間均設置有氣體分布器(6)，在最后一級煙氣處理段與出氣口之間還設置有一個除霧器(7)。
